Review Chip Xeno GC
Voy a intentar hacer una descripción completa del proceso de instalación, paso por paso de todo de forma que tu instalación sea un éxito.
En primer lugar, el chip, mas minúsculo incluso de lo que ninguno podíamos pensar.
Sumario
Características
- Arranque directo de discos DVD+-RW.
- Compatible con todas las regiones y versiones.
- Carga Region Free.
- Instalación sin cables fácil.
- No hay que mover la placa principal.
- Fuerza Region PAL/NTSC.
- Leds de control de instalación.
- Ajuste de configuración de lectura y re-intento en caso de error.
- Ajustable en caso de audiofix.
- Embalaje anti-estático.
- Bajo precio.
Herramientas
Las herramientas necesarias:
- Destornillador de estrella tamaño mediano.
- Destornillador de estrella de precisión.
- Destornillador Gamecube (o el método Bic).
Montaje
Vamos a proceder al despiece de la consola.
En primer lugar retiramos los cuatro tornillos de abajo.
Sacamos la carcasa superior (I)
Sacamos la carcasa superior (II)
Retiramos el ventilador
Sacamos la placa de puertos de mandos, y quitamos el cable que la une
Quitamos todos los tornillos que unen el lector a la base de la consola
Ya tenemos el lector separado de la consola
Le damos la vuelta y quitamos los tornillos que sujetan la chapa
Separamos la chapa y por fin podemos ver la placa donde vamos a soldar el chip:
Buscamos la zona y situamos el chip encima. Llama la atención que encaja como un guante; esta bien diseñado ;)
Simplemente ahora ponemos el soldador en cada punto y acercamos el estaño para que una gota selle cada contacto, y listo. No hace falta que abunde, sino mas bien que quede justo, ya que tenemos próximos otros puntos, que no queremos que queden puenteados. Con un poco de cuidado no habrá ningún problema :)
Ahora simplemente repetimos los pasos hacia atrás: colocamos la chapa del lector, el lector sobre la base, el puerto de mandos, atornillamos el lector, atornillamos el ventilador, ponemos de nuevo la carcasa y la cerramos con los cuatro tornillos exteriores.
El resultado no puede ser mas agradable a la vista :)
Va PERFECTO con todas las marcas que he podido probar. Ahora queda empezar una lista de compatibilidad con el chip, tanto de juegos como de consolas. Mi cube es de enero del 2005, y la placa es exactamente igual a la que sale en la web de Xeno GC.

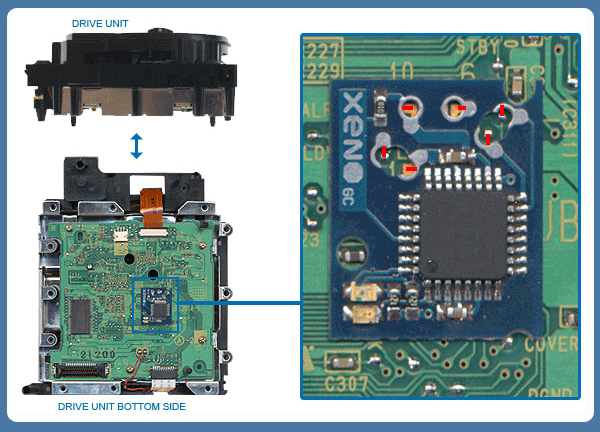

Fotos oficiales del Xeno e instalación en placa
Esquema de instalación:
Enlaces de interés:
Alternativa: instalación con cables
He montado dos Xenos por el método que he explicado (el directo) y la conclusión es que con cables no tienes el problema de necesitar pulso o practica o las dos cosas. Si es la primera vez o no quieres arriesgarte, sueldalo con cables. Una muestra de como conectar los cables al chip; usa hilo wrapping y sigue la conexión a la placa tal como pone en el esquema oficial.
Forma de soldar los cables al chip:
Xeno en-cubado mediante cables:
Aun así ya digo que es perfectamente factible del modo "oficial", pero para quien no quiera jugársela, pues ahí esta la forma.
Leds indicadores del Chip
Nuestra unidad Xeno cuenta con dos LEDs mediante los que podemos conocer el estado de trabajo. Si nuestra instalación ha sido correcta, al introducir un backup y empezar este a ser leído, veremos parpadear el rojo, señal de que el chip esta "en trabajo". Al momento se cambiara por el verde que quedara fijo mientras el disco ya esta funcionando con toda normalidad. Cada vez que se abre la tapa y se vuelve a cerrar, el chip se pone en trabajo durante unos segundos, y una vez la consola cree que es original pasa al estado de reposo de nuevo.
Si por el contrario hemos tenido mala suerte y no hemos conectado bien los contactos, veremos el rojo que parpadea incesantemente. Sobra decir ya que en tal caso es como si no hubiéramos hecho nada y que no hará mas de lo que hacia antes.
Modificación del potenciómetro
Después de instalar el Xeno en varias cubes he comprobado que tanto en consolas que nunca habían usado backups como en las que si los habían rulado, NO hace falta modificar el potenciómetro. Esto ya dice bastante a favor del chip. Aun así, dependiendo de la consola y de los consumibles que quieras usar, tu mismo elegirás que hacer. Como recomendación, aconsejo no tocarlo y en su lugar buscar consumibles buenos. Digo esto porque todos los demás medios son bios que reemplazan a la original, pero el Xeno lo que hace es interactuar con la unidad lectora de GOD, por lo que cualquier modificación, cambiara en cierta medida la forma de interacción y aunque NO debería suponer una traba para el chip, no sabemos bien su funcionamiento.
Comandos de inicio del Xeno GC
(Pulsar durante el arranque)
- L - Desactivar Audiofix. Para usar con imágenes modificadas o que no soportan el audiofix nativo del xeno.
- R - Desactiva el anti-DRE del xeno. Para hacer un "escaneo" del disco en busca de lugares que den error. Es como quitarle el antishock a un discman.
- START - Muestra información acerca del chip, de la consola y de la unidad
- X - Fuerza el modo NTSC (Puede no ir con algunos juegos).
- Y - Fuerza el modo PAL (Puede no ir con algunos juegos).
