Control Remoto de la NES

De WikiNES-77
Saltar a navegación, buscar

Existen algunos juegos del tipo XXXX en 1 que tienen el defecto que sólo se puede cambiar de juego cuando reinias la consola y vuelves al menu principal.

Cuando tienes la consola lejos de ti y toca levantarse te das cuenta que es muy incómodo....para solucionar este problema solo hay que añadir un conector a la NES donde poder resetear la consola de forma remota.

Como podrás ver es muy fácil de hacer:

1) Abre la NES y desarma el armazón de metal para poder mover la placa base. Esto se hace para tener acceso a la placa que controla el botón reset y power
2) Ahora debes de quitar la placa de los botones de Reset/Power. Para quitarla debes tirar del lado derecho de la placa base de la NES.
3) Suelda los cables al botón Reset.
4) Instala el conector en la carcasa y suelda los cables del botón Reset.


Como puedes ver es muy simple. He usado un Jack de 1/4 como el de los auriculares. El cable es tan simple que no lo pongo en las fotos. No puse otro botón al final , solo junte los cables.

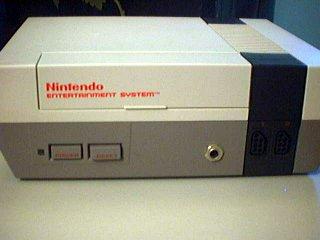

El resultado:




Agradecimientos: Texto extraído de aquí (2007-02-11).
